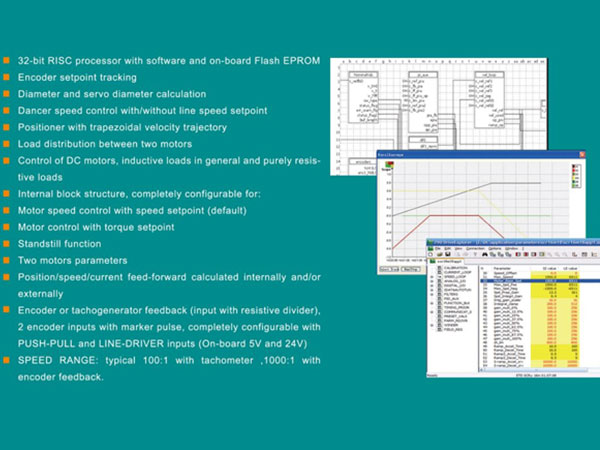

79A/BCD/EFGH
A=1表示單向調速器。
A=0表示雙向調速器。
BCD表示電源電壓。
EFGH表示直流電流輸出。

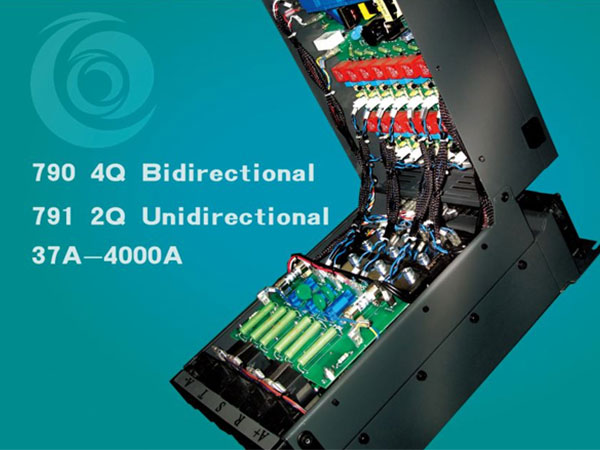

791(單向) 三相全控可控硅橋:電流和電壓的符號相同(僅用于抵抗性負載),工作在1個象限內。

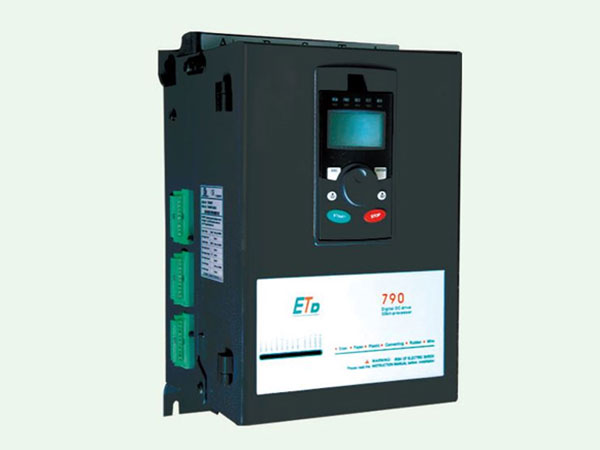

790(雙向) 雙向三相全控可控硅橋反并聯:電流和電壓可以采用不同的符號,工作在4個象限內。
第1類:VAC = 220 - 380 V
第2類:VAC = 415 - 500 V
對于上述兩種電壓規格,電網電壓必須維持在規格值的–10%(最小)- +10%(最大)之間。頻率可以在45-62Hz范圍內波動。輸出電壓取決于輸入電壓和工作象限:
220VAC -> 230VDC( 4象限)250VDC ( 1象限 )
380VAC -> 400VDC( 4象限)440VDC ( 1象限 )
415VAC -> 440VDC( 4象限)
450VAC -> 460VDC( 4象限)
500VAC -> 520VDC( 4象限)
如果調速器內的電源電路采用200V以下的電壓供電,則必須將200V以上的三相電連接到調速器輔助電源接線端子上(端子45、46、47),以實現調速器與外部電網同步化。
在這種情況下,電壓相位必須與三相電網的相位保持一致。
電流規格用調速器輸出端的電流有效值表示,符號為IDC。
IDC = 37, 80, 110, 150, 180, 300,400,500, 700,850, 1000A, 1250A, 1500A, 1750A, 2000A, 2500A, 3000A, 3500A, 4000A安培
790/791雙向或單向調速器都包括以上所有電流規格。
電流規格在調速器的識別碼內標示,刪去標示值前面的零就得到實際電流有效(IDC)值。
0037=37 A
0110=110 A
